컴퓨터 본체 선연결방법

[su_youtube_advanced url=”https://www.youtube.com/watch?v=x_HCMmlZKZ4″]

컴퓨터 본체 선 연결하기, 꼽는 방법

Article author: lifetrevel.tistory.com
Reviews from users: 48389 Ratings
Top rated: 3.8
Lowest rated: 1
Summary of article content: Articles about 컴퓨터 본체 선 연결하기, 꼽는 방법 혼자서 해내는 컴퓨터 본체 선 연결하기 · 1. 컴퓨터 본체 아래 부분에 있는 전원 공급 버튼을 켜줍니다. – 쪽으로 누르시면 됩니다. · 2. 모니터 연결을 … …
Most searched keywords: Whether you are looking for 컴퓨터 본체 선 연결하기, 꼽는 방법 혼자서 해내는 컴퓨터 본체 선 연결하기 · 1. 컴퓨터 본체 아래 부분에 있는 전원 공급 버튼을 켜줍니다. – 쪽으로 누르시면 됩니다. · 2. 모니터 연결을 … 오랫동안 노트북만 사용하고 있었지만 연식도 오래되고 집에서 사용할 때 불편해서 중고로 데스크탑 컴퓨터를 구매 하였습니다. 저는 컴퓨터 게임을 하지 않아서 간단한 문서 작업 용도로 알아보던 중에 부담 되지..’일상이 여행이 되다’ 제니의 일상여행 블로그
Table of Contents:

Article author: beautiful-wonderful.tistory.com
Reviews from users: 9254 Ratings
Top rated: 4.1
Lowest rated: 1
Summary of article content: Articles about 컴알못을 위한 컴퓨터 조립하기 – 4. 선 연결하기 많은 것 같지만 차근차근하다 보면 어느새 완성된 컴퓨터를 만날 수 있다. 4.1 케이스-메인보드 연결. 우선 케이스의 케이블을 … …
Most searched keywords: Whether you are looking for 컴알못을 위한 컴퓨터 조립하기 – 4. 선 연결하기 많은 것 같지만 차근차근하다 보면 어느새 완성된 컴퓨터를 만날 수 있다. 4.1 케이스-메인보드 연결. 우선 케이스의 케이블을 … 0. 부품 구입하기 1. 케이스 살펴보기 2. 메인보드 조립하기 2.1 케이스에 I/O실드 끼우기 2.2 메인보드에 CPU 올리기 2.3 메인보드에 램 끼우기 2.4 메인보드에 그래픽카드 올리기 3. 케이스에 부품 조립하기 3.1..
Table of Contents:

공지사항

최근글

컴퓨터 본체 선 연결하기, 꼽는 방법

오랫동안 노트북만 사용하고 있었지만 연식도 오래되고 집에서 사용할 때 불편해서 중고로 데스크탑 컴퓨터를 구매 하였습니다. 저는 컴퓨터 게임을 하지 않아서 간단한 문서 작업 용도로 알아보던 중에 부담 되지 않는 가격의 본체가 있어 구매를 결정 하게 된 것 입니다.

방금 택배가 도착 하였는데 판매자가 사용하고 있던 케이블 선을 함께 주어서 연결을 시작 하였습니다. 하지만 난관에 봉착하고 말았는데 처음 데스크탑을 이용 하다보니 선을 꼽는 것 부터 쉽지가 않은 것 이였습니다. 많은 시행착오 끝에 각 케이블의 위치와 역할에 대해서 모두 알 수 있게 되었는데 알고보면 무척 간단합니다.

컴퓨터에 본체 선을 연결하기 위해서는 연결 케이블과 주변 기기들이 필요합니다. 컴퓨터의 주변 기기는 키보드, 마우스, 모니터, 마이크, 스피커가 있고 선의 종류에 따라서 장착 되는 위치가 다릅니다. 컴퓨터 본체 선 연결은 포트의 모양을 먼저 살펴보시고 그림을 맞추듯 꼽는 것이라 할 수 있는데 어렵게 느껴지신다면 제가 꼽은 순서대로 컴퓨터 본체 선 연결을 따라 하시길 바랍니다.

혼자서 해내는 컴퓨터 본체 선 연결하기

PS/2 포트: 마우스,키보드 연결 케이블이 원형일 때 꽂아주는 포트로 구형 기기에서 볼 수 있는 형태 입니다.

최신의 마우스와 키보드는 대부분 USB 형태로 되어 있습니다.

DVI 포트, RGB 포트: 모니터 연결을 지원하며 모양이 다릅니다. DVI가 신식으로 화질이 더 뛰어납니다.

HDMI 포트: TV 혹은 더블 모니터 사용시 주로 이용하며 디스플레이와 사운드가 동시에 지원 됩니다.

USB 포트: 키보드, 마우스, 스마트폰 충전 등에 이용되고 2.0, 3.0이 있습니다. 3.0 지원 기기 이용시 더 빠른 전송 속도를 지원합니다.

LAN 포트: 인터넷 연결 선을 꼽을 수 있습니다.

● 포트: 오디오를 지원하는 아날로그 단자로 마이크, 스피커 연결에 사용 됩니다.

1. 컴퓨터 본체 아래 부분에 있는 전원 공급 버튼을 켜줍니다. – 쪽으로 누르시면 됩니다. 그 뒤 3개의 구멍이 있는 전원 케이블 선을 포트 모양에 맞춰서 꽂아주시면 됩니다. 본체 전원 케이블 선은 반대편이 콘센트로 연결 됩니다.

2. 모니터 연결을 해보겠습니다. 제가 가지고 있는 모니터는 DVI 케이블 입니다. 케이블 단자의 끝 부분을 보시면 한개의 돌출부로 쉽게 꽂을 수 있습니다. 본체 모니터 케이블 선은 꽂고 난 뒤에는 위 아래에 있는 조임쇠를 돌려 고정 시켜야 합니다.

오른쪽 사진을 보시면 아래 조임쇠는 고정이 되어 있고 위 조임쇠가 풀어져 있는 것 입니다. 모두 돌려서 고정 해주시면 컴퓨터 모니터 디스플레이가 꺼지는 일이 없습니다.

3. 인터넷 연결을 위해 랜선을 포트에 연결 합니다. LAN 포트의 돌출 부분이 랜선에 튀어나온 쪽으로 넣어주시면 됩니다. 본체 인터넷 선 연결시 꽂아지면서 딸각 소리가 나면 장착이 잘된 것 입니다.

4. 키보드, 마우스, 스피커 등을 포트 모양에 맞춰서 연결 시켜주시면 됩니다. USB 3.0 단자는 파란색으로 표시가 되어 있어서 더 빠른 이용이 가능 합니다. 3.0 단자가 모자르시다면 키보드와 마우스를 우선적으로 꼽아 주시고 나머지 기기들은 2.0 단자를 이용하시는 것을 권장 드립니다.

컴퓨터 본체 선 연결이 끝났다면 DVI 모니터 케이블의 반대편을 모니터에 연결 시켜주시고 모니터의 전원 케이블을 연결하신 뒤 콘센트에 장착 시켜주시면 됩니다.

반응형

컴알못을 위한 컴퓨터 조립하기 – 4. 선 연결하기

반응형

0. 부품 구입하기

1. 케이스 살펴보기

2. 메인보드 조립하기

2.1 케이스에 I/O실드 끼우기

2.2 메인보드에 CPU 올리기

2.3 메인보드에 램 끼우기

2.4 메인보드에 그래픽카드 올리기

3. 케이스에 부품 조립하기

3.1 하드디스크 고정하기

3.2 SSD 고정하기

3.3 CD-ROM 고정하기

3.4 파워 서플라이 고정하기

3.5 메인보드 고정하기

4. 선 연결하기 (해당 글)

4.1 케이스-메인보드 선 연결

4.2 파워-메인보드 선 연결

4.3 파워-케이스 선 연결

4.4 부품-파워 선 연결

4.5 부품-메인보드 사타 케이블 연결

4. 선 연결하기

가장 복잡해 보이는 선 연결이 남았다. 복잡해 보이니 굳이 과정을 나누어 보자면 케이스-메인보드 연결→파워서플라이-메인보드 연결→파워서플라이-케이스 연결→파워서플라이-부품 연결→부품-메인보드 연결이다. 많은 것 같지만 차근차근하다 보면 어느새 완성된 컴퓨터를 만날 수 있다.

4.1 케이스-메인보드 연결

우선 케이스의 케이블을 꽂을 메인보드의 단자 위치를 확인한다. 위치 확인이 쉽도록 아무것도 꽂지 않은 메인보드 사진을 준비했다. 다행히 메인보드에 깨알같이 작은 글씨로 어떤 케이블의 자리인지 쓰여있다. 왼쪽 상단부터 반시계 방향으로 후면 팬, HD AUDIO, USB2.0, 파워·리셋, USB3.0이다. 어려운 것 같지만 케이블의 커넥터 모양을 보고 맞게 꽂아주면 된다.

케이스의 긴 테이블도 뒤로 넘겨서 옆의 넓은 구멍으로 가져오는 게 깔끔하다.

우선 후면 팬을 연결한다. 케이블은 3핀인데 메인보드 단자는 4핀이다. 상관없이 적당히 꽂아주면 된다.

다음은 HD AUDIO. 마이크와 이어폰 단자를 이용하려면 꽂아야 한다.

USB2.0도 꽂아준다. 어디에도 2.0이라고 안 쓰여있지만 모양이 맞기 때문에 여기가 맞다.

오른쪽 하단 구석은 파워와 관련된 케이블이다. 케이블이 여러 개로 나눠져 있어 복잡해 보이지만 할 수 있다. 윗줄 +PLED 부분에 POWER LED+를 꽂고 그 옆에 POWER LED-를 꽂는다. PWRBTN은 파워 버튼의 약자이다. 남은 파워 관련 케이블은 POWER SW밖에 없으니까 꽂아준다. 아래줄 +HDLED에는 HDD LED±를 꽂고 한 칸 띄운 RESET+자리에 RESET SW를 꽂는다.

다음은 USB3.0이다. 케이블이 파란색인 게 USB3.0을 말해주는 듯 하다. 여기까지 다 꽂았으면 케이스 케이블-메인보드 연결은 끝이다.

반응형

4.2. 파워서플라이-메인보드 연결

파워서플라이의 케이블이 연결될 메인보드의 위치는 다음과 같다. CPU 전원과 메인보드 전원은 메인보드에 바로 연결하고 그래픽카드 전원은 그래픽카드에 연결하면 된다. 그래픽카드도 부품이지만 메인보드 위에 올라간 순간부터 메인보드로 생각하기로 한다.

파워서플라이의 CPU케이블에 붙은 여러 커넥터 중 CPU 전원 단자와 맞는 8핀 케이블을 이용한다. CPU는 메인보드 위쪽에 위치하므로 이 케이스에선 상단부분을 통해 케이블을 가져오는 게 좋다.

다음은 그래픽카드의 전원 연결이다. 그래픽카드는 아래쪽에 위치하므로 아래쪽 구멍을 통해 선을 가져와 꽂아준다.

마지막은 메인보드 전원이다. 유일한 20핀짜리라서 찾기도 쉽다.

4.3 파워서플라이-케이스 연결

파워서플라이-케이스 연결은 하나밖에 없다. 케이스 케이블 중에서 메인보드에 꽂을 수 없는 전면 팬이다. 팬 2개 모두 파워서플라이와 연결해준다.

4.4 파워서플라이-부품 연결

다음은 CD-ROM, SSD, 하드디스크에 전원을 공급할 파워를 연결한다. 파워의 검은색 커넥터를 이용해 연결해준다. 부품에 파워 단자와 SATA 단자가 나란히 있는데 길이가 긴 쪽이 파워 단자이다.

4.5 부품-메인보드 연결

드디어 마지막 연결이다. 사타 케이블을 이용해 CD-ROM, SSD, 하드디스크를 메인보드에 연결한다.

해당 메인보드의 사타 위치는 오른쪽이다. 위쪽에 사타0, 사타1이 있고 아래쪽에 사타 2, 3, 4, 5까지 있어 총 6개의 부품을 연결할 수 있다.

케이블의 양쪽 커넥터 모두 똑같이 생겨서 고민 없이 꽂으면 된다.

순서도 상관없다. 메인보드의 어떤 사타 자리에 무슨 부품을 연결했는지 기억나지도 않는다. 부품의 전원을 연결한 바로 옆의 짧은 단자가 사타 자리다. 여기까지 꽂았으면 완전히 끝이다!

5. 확인

파워에 전원 공급 케이블을 연결하고 전원 버튼을 켠다. 그리고 콘센트에 연결한다.

떨리는 손으로 파워 버튼을 눌러준다.

전면 팬이 잘 돌아가고 있는 모습 확인.

내부의 CPU팬과 케이스 후면 팬도 돌아간다.

전원을 끄고 내부의 지저분한 케이블을 정리한다. 길고 많은 선을 뒤쪽으로 보냈더니 확실히 깔끔하다.

선 정리가 끝나면 케이스의 양쪽 다 뚜껑을 닫는다.

CPU 매뉴얼의 뒷면에 스티커가 있는데 이 스티커를 케이스에 붙여준다.

이렇게 스티커까지 붙여주면 끝이다. 이렇게 컴알못을 위한 컴퓨터 조립하기 대장정의 막을 내린다.

컴퓨터 본체 선 연결하기 너무쉬워요!

안녕하세요 ^^ 오늘도 어김없이 인사올립니다

다들 추석을 잘쉬셨나요 ~

오늘은 컴퓨터의 기본중의 기본 !

선연결하는것을 가르쳐드리려고해요 ~

요즘은 직접 선을 연결할일이없어서그런지 모르시는분들이 은근히 많으시더라구요 !

그래서 알려드려볼까 합니다 !

괜찮은가요 ~~?

ㅎㅎㅎ 필요하신분들에겐 좋은 정보였으면 좋겠습니당!

컴퓨터 본체 선 연결의 시작입니당 ~

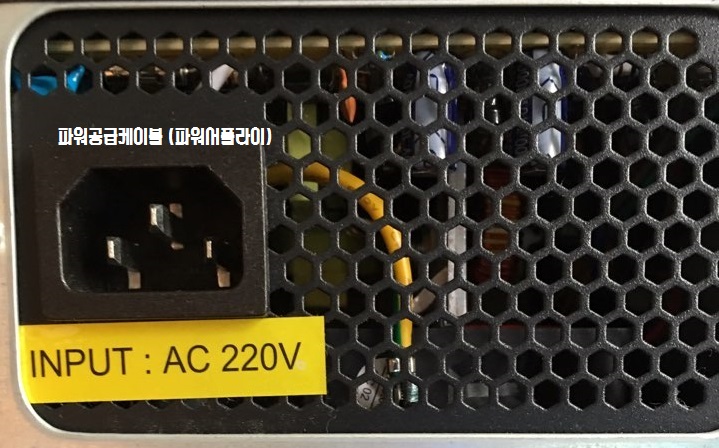

본체 뒤에 보면 첫번째로 이렇게 생긴곳이있습니다 !

이곳은 컴퓨터에 전기를 공급해주는 장치에 선을 연결해줘야하는데요!

이곳이 파워서플라이입니다 !

파워서플라이는 컴퓨터부품에 각각 전기를 공급해주는데요

파워서플라이의 정격이 너무 낮으면 컴퓨터가 갑자기 꺼지는 상황이올수도있습니다

이렇게 생긴 선이있습니다 !

이선을 연결해주면 된답니다

파워 케이블입니다 ^^

본격적으로 컴퓨터 본체 선 연결 들어가겠습니당 !

처음부터 천천히 설명드리겠습니다

일단 처음 PS/2포트 보이시죠 ?

PS/2 포트는 예전에 키보드와 마우스 선입니다 ~ USB키보드도 많았지만 예전엔 PS/2 포트가많았어요

PS/2 포트는 단점이 컴퓨터를 켠 상태에서 연결을하면 인식이안되어 재부팅을 해야했어요

USB 포트로 보급이 많이되는 요즘은 USB의 장점이 바로 인식이 된다는거죠? 키인식도많아지고 좋아졌어요 ~

USB포트는 바로바로인식이 빠르게 되고 요즘은 3.0USB포트라 하여 속도가 더빨라진 포트도 있습니다

이렇게 생긴거 많이들 보셨죠?

USB 포트입니다 ! 항상 꼽으면 엥 반대구나 하고 다시 반대로 꼽으면 엥 또반대네 이렇게되는 포트에요

ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ참 열받는 USB포트

ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ

RGB 케이블입니다 ~

RGB케이블은 쉽게 말해 RED GREEN BLUE를 말하는거에요~

그럼 무슨 케이블인지 알수있겠죠 ?

모니터 케이블입니다 ~

하지만 요즘도 RGB 케이블은 점점 사용하지않는 추세에요 ㅠㅠ

이녀석은 DVI 케이블입니다 ~

이 케이블도 모니터 케이블인데요 ~

RGB케이블 이후 많이 사용하는 케이블이에요 ㅎㅎㅎ

저처럼 컴퓨터 이용하는사람은 RGB와 DVI의 차이를 못느껴요

그냥 모니터나오면되는건데 ㅋ캬캬캬컄ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ

이게 LAN 랜선입니다 ~

이 케이블은 본체 뒤쪽에 LAN 케이블 꼽는곳에 잘 맞춰서 넣어야해요

다시 안빠지도록 캡이 걸리도록 설계된 케이블이기 때문에 저 캡이 부러지면 헐렁헐렁해지거든요 ㅠㅠ

인터넷하다가 빠져버려 인터넷이끊기는경우도생기니

조심히다뤄주세요 !

마지막으로 스피커 선입니다 ~ 이 스피커선은 초록색이죠 본체의 오디오케이블연결하는곳에 색깔맞춰서 꼽으시면됩니다!

분홍색은 마이크입니다

초록색은 스피커

파란색은 5.1채널 같은 우퍼? 가있는스피커에 주로 연결하는걸로알고있어요

파란색은헷갈리네요…맞나…?

ㅎㅎㅎㅎㅎㅎ

본체뒤에 사진에보면 각각 연결하는 선을 적어놨습니다

케이블사진마다 보고 끼워넣으시면 됩니다

어떻게 충분하게 되었는지 모르겠네요

저 나름대로 풀어서 설명해드렸는데 더 어려워진건아닌지 ㅠㅠ

그래도 컴퓨터 본체 선 연결하는거는 많이 쉬운편이니 하실수있을거에요!

모르시는거있으시면 답글달아주세요 ^^ !
